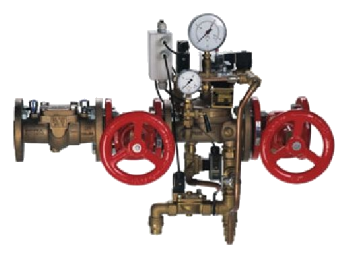

Füll- undEntleerungsstation

Die Füll- und Entleerungsstation trennt die Trinkwasserleitungsanlage von den Löschwasserleitungen "nass - trocken".

Sie füllt im Bedarfsfall fernbetätigt die Löschanlage mit Wasser und entleert die Löschwasserleitungen nach Gebrauch selbsttätig.

Vorteile:

  • Stagnationswasser fällt nicht an
  • Geringer Platzbedarf
  • Bei Netzausfall ca. 60h unabhängig von Fremdenergie
  • Geringe Betriebs-und Unterhaltungskosten

Installationshinweise:

  • Abstimmung mit WVU
  • Technisch begrenzte Anzahl von Schlauchanschlüssen
  • Bodenablauf für Entleerung ist vorzusehen
  • Verkabelung zwischen Schlauchanschlussventilen und Steuerzentrale notwendig
  • ca. 0,05 MPa Druckverlust

Anlage mit Füll- und Entleerungsstation mit DVGW-Registrierung, für Löschwasserleitung "nass/trocken",

hydraulisch/mechanische Einrichtung bestehend aus: 1 Füll- und Entleerungsstation für Löschwasserleitung "nass/trocken", DIN 14463-1, DIN 14462 und DIN 1988-60

hydraulisch/mechanische Einrichtung bestehend aus: Sicherheits-Membranventil, PN 10, RG, Magnetventil 24V-NC, zur Entlastung der Membrankammer, Magnetventil 24V-NC mit verzögerter Entleerung zur Wasserschlagverhinderung, Magnetventil 24V-NC für die Spülung der oberen Membrankammer, Druckschalter für das Signal "Leitung geflutet" und elektronischer Überwachung der Hauptmembrane um das Öffnen der Füll- und Entleerungsta- tion beim Membranenriss zu unterstützen (DIN 14463), Steinfänger und Rückflussverhinderer für die Steuerleitungen, Manometer, hydraulische Notauslösung/Spülhahn, automatisch- hydraulische Restwasserentleerung, zusätzliche manuelle Entleerung DN 15, Schloss und Riemen für Sicherung des Betriebszustandes aller Schieber.

Hinweis: Ablauf zur Entwässerung mit offenem Trichter, mindestens DN100 (Bodenablauf) 1 Rückflussverhinderer DN80, RG, 2 Absperrschieber DN 80, GG, EKB-Beschichtung,

1 Elektronische Schalt- und Versorgungszentrale, prozessorgesteuert für Grenztasterüberwachung und Ventilansteuerung bestehend aus: Konstantspannungsladegerät 230/24V, Netzfilter, wartungsfreie Bleibatterien für 60h Betriebshaltung, Tiefenentladesicherung, 15% Unterspannungsbetrieb, Alarmsignal, Anzeigen: Betrieb, Auslösung Linie, Störung Linie, Wartung fällig, Füllarmatur betätigt, Störung Ventil, Steigleitung gefüllt, Energieversorgung gestört. Reserveschleife (z.B. Ansteuerung durch Brandmeldezentrale), Alarmzählwerk über Auslesegerät, Tastschalter für Testschleife 1, Hupe aus und Reset. Interne Anzeigen für die Identifizierung von Kurzschluss oder Drahtbruch der insgesamt 7 Meldeschleifen, Magnetventile, Membrane, Batterie- und Netzüberwachung, potentialfreie Kontakte (ZLT), Betrieb, Störung und Alarm. Auslesemöglichkeit der letzten bis zu 256 Ereignisse. Integrierter Timer für eine Spüleinrichtung SPTW 15 an der Füll- und Entleerungsstation. Integrierter Verzögerungsbaustein VZN für zusätzliche Entleerungsgarnituren. Verzögerungszeiten 2-4-6-8 Minuten über Dipp- Schalter einstellbar. Möglicher Anschluss eines Entleerungsnetzgerätes N4 bis N11 und Pumpenanforderung. Serviceschalter für die Grenztasterprüfung. Elektronischer Warntongeber. Hinweis: Anschluss von 55 Grenztastern (falls mehr erforderlich Rücksprache mit dem Hersteller), Kabel der Grenztasterschleife bis 2500m: JY(ST)Y 2x2x0,8. TÜV und EMV geprüft, Prüfnr.:70110204 / EMV0019.98 DVGW-Registriernummer DW-9910BR0352 Hersteller: JOCKEL Brandschutztechnik Typ: DN 80-2408/05RG-kompl.
